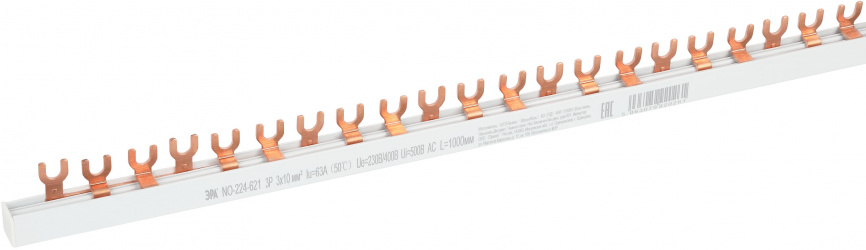

Шины соединительные "Гребёнки" представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения.
Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю.
Являются альтернативой перемычкам из провода и позволяют: - сократить количество проводников в щитке до минимума, - сэкономить пространство и без особых усилий размещать новые элементы, - обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины).
При обрезке шины до требуемого размера обязательно применение торцевых заглушек. Параметры: - Тип электрического подключения: Штырь (FORK) - Количество фаз: 3 - Количество модулей: 54 - Размер шага: 17,8 мм - Поперечное сечение: 10 мм² - Iu = 63 А (50°С) - Ue = 230/400 В - Длина: 1000 мм
Особенности конструкции:
- На корпусе изделия лазерной гравировкой нанесены технические характеристики. - Токоведущая часть изготовлена из электротехнической меди марки М1. - На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата. - Материал изолированного корпуса не поддерживает горение.
