Автоматический выключатель защищает линию от перегрузки и короткого замыкания. Для выбора конкретного ВА 47-63 EKF нужно проверить несколько параметров вместе: число полюсов, номинальный ток, характеристику срабатывания и отключающую способность. Ни один из этих параметров нельзя выбирать только по названию нагрузки.

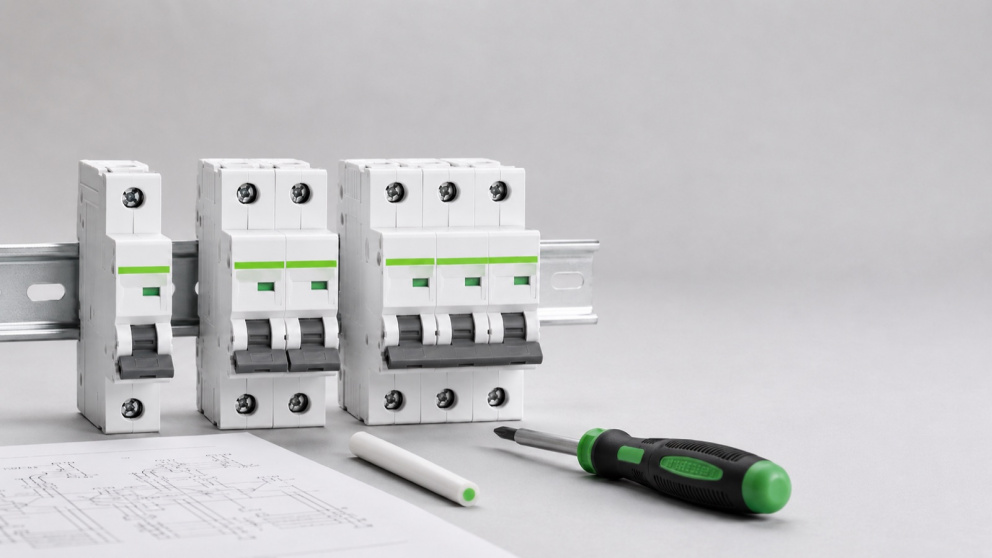

Чем отличаются 1P, 2P, 3P и 4P
1P используют для защиты одного проводника. 2P одновременно отключает два проводника однофазной линии. 3P применяют в трехфазных цепях, а 4P отключает три фазы и нейтраль. Схему подключения и необходимость коммутации нейтрали определяют по проекту электроустановки.
Как выбрать номинальный ток
Номинал автомата выбирают по расчетной нагрузке и допустимому току кабеля. Автомат должен защищать проводку, поэтому ориентироваться только на мощность подключенного оборудования недостаточно. Учитывают сечение, материал и способ прокладки кабеля, температуру, длину линии и условия совместной прокладки.
В серии ВА 47-63 представлены распространенные номиналы для групповых и распределительных линий. Перед заказом значение проверяют по проекту или расчету специалиста.
Характеристики B, C и D
Буква показывает диапазон мгновенного срабатывания электромагнитного расцепителя при кратковременном превышении тока.
- B подходит для линий с небольшими пусковыми токами.
- C применяют для распространенных смешанных нагрузок с умеренным пусковым током.
- D используют для оборудования с более высоким пусковым током, когда это подтверждено расчетом защиты.
Характеристика не заменяет расчет селективности и проверки петли короткого замыкания.
4,5 или 6 кА
Отключающая способность показывает, какой ток короткого замыкания аппарат способен безопасно отключить. Значение выбирают по расчетному току короткого замыкания в месте установки. В каталоге можно отдельно посмотреть ВА 47-63 на 4,5 кА и ВА 47-63 и ВА 47-63N на 6 кА.
ВА 47-63 и ВА 47-63N
Обе серии относятся к модульным автоматическим выключателям EKF PROxima, но набор исполнений и технические параметры у конкретных артикулов различаются. Сравнивать нужно полное обозначение товара: полюсность, номинал, характеристику и отключающую способность.
Что проверить перед заказом
- соответствие автомата проекту и параметрам кабеля;
- число полюсов и схему подключения;
- номинальный ток и характеристику B, C или D;
- требуемую отключающую способность;
- артикул, актуальное наличие и срок поставки в карточке товара.
Все доступные исполнения собраны в категории автоматических выключателей ВА 47-63 EKF. Ниже показаны шесть типовых моделей на 1, 2 и 3 полюса. Их цена и доступность обновляются в карточках автоматически.
